一、 用途與特點

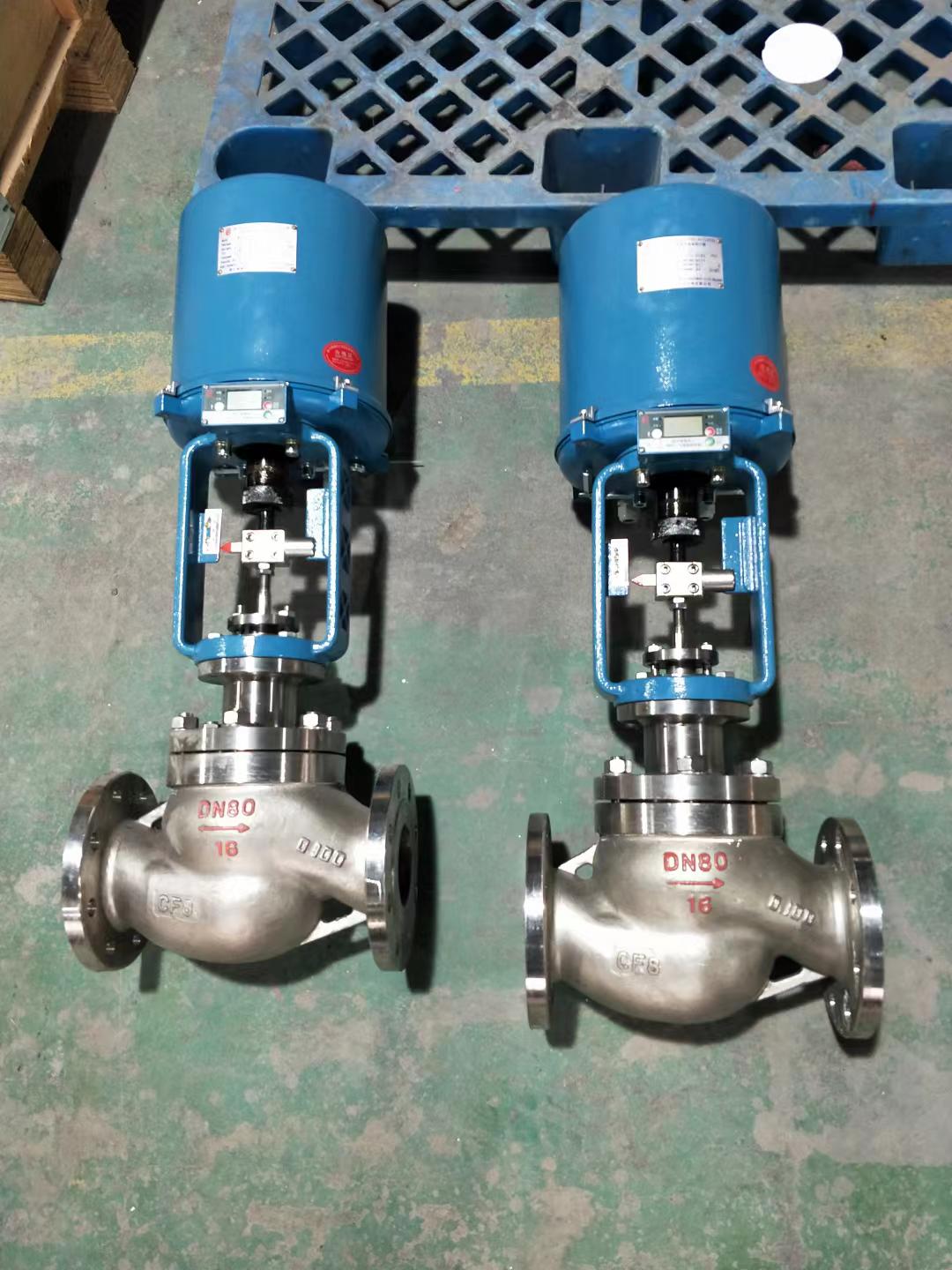

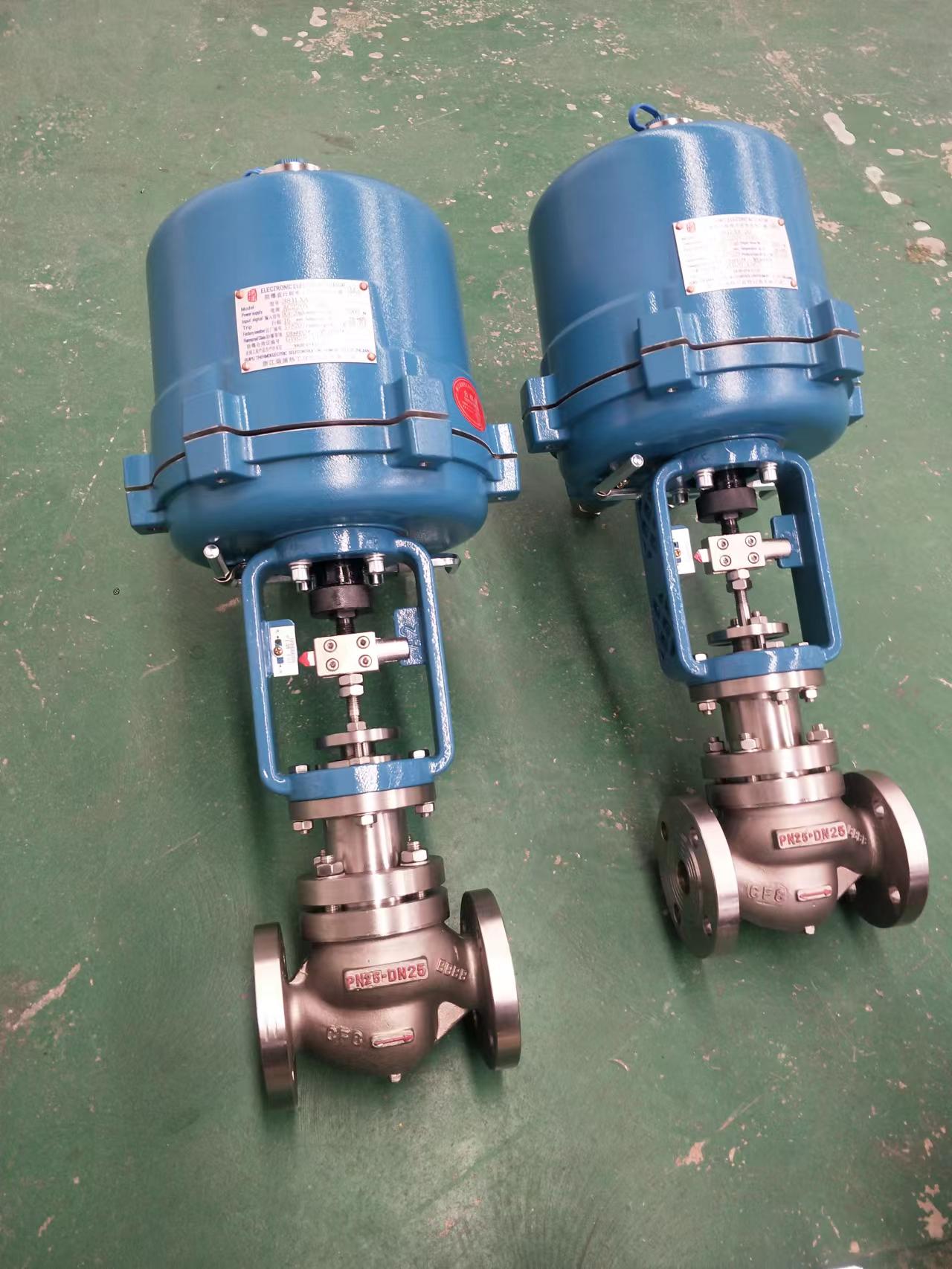

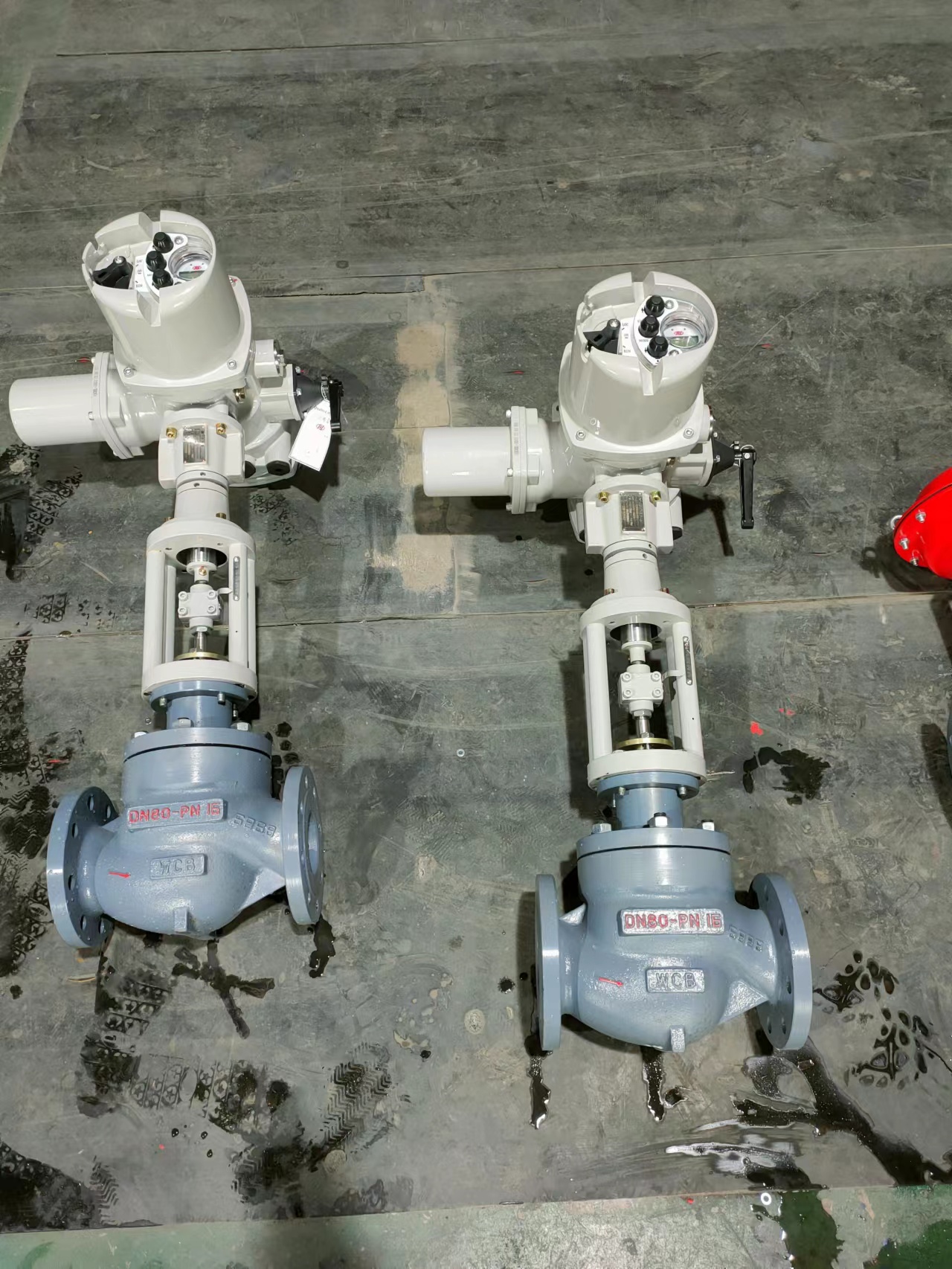

電動直通雙座調節閥(簡稱雙座閥),是電動單元組合儀表中的執行單元。它按調節儀表來的信號,直接改變被調介質(如液體、氣體、蒸汽等)的流量,使被控工藝參數如溫度、壓力、流量、液位與成分等)保持在給定值。

 該產品體形小,重量輕,可調范圍廣,流道設計按等截面低流阻,閥容量與額定流量系數增大,不平衡力小,允許壓差高,動作穩定可靠,拆裝調校方便,能防火防爆。因而它廣泛應用于化工、石油、電力、輕紡、制藥、造紙等各工業部門的生產自動化中,深受國內外用戶歡迎。

二、 結構與原理

雙座閥是由電動執行機構與雙座閥二部分組成,其結構與原理見下圖。


電動執行機構的結構與原理,請參閱該產品的有關說明書。

雙座閥有電開與電關二種作用方式,當輸入信號增加,閥從關閉位置逐漸轉向開啟位置的為電開式。當輸入信號增加,閥從開啟位置逐漸轉向關閉位置的為電關式。出廠時按電開式供貨

工作原理:電動調節閥是接受來自調節儀表輸入的電流信號,經電動執行機構的作用,產生軸向推力,通過連接桿,改變閥芯與閥座間的流通面積,直到電動執行機構的位置反饋信號電流與輸入信號電流相等,從而達到自動調節工藝參數之目的。

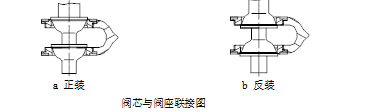

image.png雙座閥有二個閥芯與閥座,采用雙導向結構,因此正裝可以改成反裝,只要把上下閥座互換位置,閥桿與閥芯下端連接就可以(見下圖)。









a 正裝

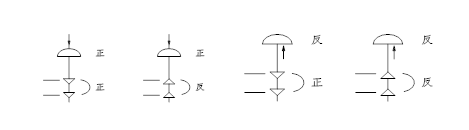

綜述雙座閥的結構,整機可組合成四種作用方式:即執行機構正、反作用與閥配合、各構成電關式與電開式。(見下圖)


                     a 氣關            b 氣開            c 氣開             b氣關

                                           雙座閥的組合方式

三、 主要零件材料



閥體、閥蓋

ZG230~450、WCB、304、316、304L316L

閥芯、閥座

304、316、304L316L、司太萊合金堆焊



聚四氟乙烯、柔性石墨



304、316、304L316L

襯套、螺釘

2Cr13



聚四氟乙烯、石墨墊片、金屬纏繞墊片



四、 主要參數、性能指標

1、主要參數見

公稱通徑DNmm

25

32

40

50

65

80

100

125

150

200

額定流量系數(Kv

直線

12

19

30

48

76

121

193

302

484

759

等百分比

11

17

27

44

69

110

176

275

440

693

額定行程L(mm)

16

25

40

60

公稱壓力PN(MPa)

1.6、4.0、6.4

固有流量特性

直線、等百分比

固有可調比R

50

工作溫度t(℃)

普通型:鑄鋼-40~250、鑄不銹鋼-60~250

散熱型:鑄鋼-40~450、鑄不銹鋼-60~450

電動動執行器型號

3610系列、3810系列、PSL系列、DKZ系列

電動執行器電源

220V.AC380V.AC、24V

執行器輸入輸出信號

4~20mA.DC及其它控制信號

注:表中數據為本公司標準配置,可按用戶要求另行選配



2.主要性能指標

序號

項目

標準型

散熱型、低溫型

1

基本誤差(%)

±1.0

±2.5

2

   差(%)

1.0

2.0

3

   區(%)

1.0

3.0

4

額定行程偏差(%)

+2.5

+2.5

5

允許泄漏量(1/h

5x10-3 x閥額定容量

6

額定流量系數偏差(%)

±10

7

固有流量特性偏差

符合IEC534-1GB/T4213-92中規定的斜率偏差要求

注:本產品性能指標貫徹JB/T7387-92標準,精度受執行機構限制。

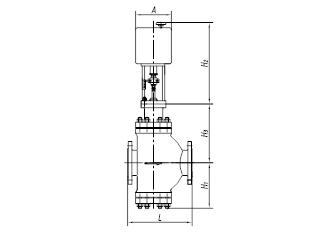

五、 外形尺寸與重量




單位:mm

公稱通徑DN

20

25

32

40

50

65

80

100

125

150

200

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64

206

210

230

251

286

311

337

394

450

508

650

H1

110

120

120

140

145

190

190

190

270

280

320

H3

125

125

155

155

165

200

205

210

275

330

372

AXH2

φ225×500

φ310×700

φ310×750

重量(KG

PN16

24

26

28

37

43

67

71

88

136

168

260

PN64

27

30

35

47

58

84

88

109

179

202

305

注:表中重量為標準型的數據(3610L系列執行器)

高溫型、波紋管、低溫型的數據以上表中無

六、 安裝與維護

1、 安裝

(1) 檢查整機零件是否缺損與松動,對使用有害健康的介質必須進行強度,密封、泄漏與精度測試。

(2) 在安裝前對管道應進行清洗,閥門入口處要有足夠的直管段,并配有過濾器,閥體與管道的法蘭連接要注意同軸度,介質流向應與閥體箭頭指向一致。

(3) 安裝場地應考慮到人員與設備的安全,既便于操作,又有利于拆裝與維護。

(4) 閥門應正立垂直安裝在水平管道上,不得已時可傾斜安裝,但閥自重量較大、有振動的場合,必須安裝支撐架。

(5) 閥門應安裝在環境溫度為-10~55℃,相對濕度為≤95%。伺服放大器的環境溫度為0~50℃,相對濕度為≤85%的場地使用。

(6) 為使自控系統失靈或檢修閥門時仍能連續運行,應設置旁路閥(見下圖),旁路閥的流量特性與行程,要與原來閥門選擇一致。



(7) 電氣部分接線安裝,請參閱該產品生產廠安裝接線圖說明書。

2、 使用:

(1) 使用前應檢查電源電壓是否與規定相符,電氣安裝線路是否正確。

(2) 初始零位,出廠時已調整在機械限位塊下端。如現場需要其他位置,具體可參閱電動執行機構說明書進行調整。

(3) 電動調節閥須作就地操作時,只能在斷電或電動操作器處于手動位置時進行。

3、 維護:

(1) 清洗閥門:對清洗一般介質,只要用清水洗凈就可以。但對清洗有害健康的介質,首先要了解其性質,再選用相應的清洗辦法。

(2)  閥門的拆卸:將外露表面生銹的零件先除銹,但在除銹前,要保護好閥座、閥芯、閥桿等精密零件的加工表面,拆裝閥座時應使用專用工具。

(3) 閥芯與閥座,二密封面有較小的銹斑與磨損,可用機械加工的方法進行修理,如損壞嚴重必須換新,但不管修理或更換后的硬密封面都必須進行研磨。

(4) 閥桿:表面損壞,只能換新。

(5) 易損零件:填料、密封墊片,每次檢修時全部換新。

(6) 閥門安裝:要注意對中,對定位、導向、螺紋與減速器等處,宜加適當潤滑脂。安裝后應按產品測試項目與方法進行調試,并在這期間,可更準確地調整填料壓緊力以及閥門關閉位置。

(7) 常見故障與排除方法(見下表)。

故障現象

產生原因

排除方法

1、電動機不動作

1、電源沒接入

2、斷線或接線柱接線脫落

3、電源電壓不同,偏低

1、接入電源

2、更換或接上電源線

3、接通規定的電源電壓

2、有輸入信號但無動作

1、執行機構故障

2、閥桿彎曲或折斷

3、閥芯脫落(銷子斷)

4、閥芯與襯套或閥座卡死

1、檢查執行機構

2、更換閥桿

3、重裝銷子

4、重新安裝

3、閥全閉時泄漏量大

1、介質壓差大于閥的允許壓差

2、閥座的螺紋腐蝕

1、更換閥芯、閥座

2、更換閥座

4、閥達不到全閉位置

1、介質壓差大于閥的允許壓差

2、閥體內有異物

1、選取大一檔的執行機構

2、清除異物

5、閥動作不穩定有振動現象

1、閥桿摩擦力大

2、閥口徑選得太大,使閥在小開度工作

3、支撐不穩

4、附近有振動源

1、減小閥桿摩擦

2、減小閥口徑

3、加固支撐

4、消除振動源

6、密封填料滲漏

1、填料壓蓋沒壓緊

2、填料變質損壞

3、閥桿損壞

1、壓緊填料壓蓋

2、更換填料

3、更換閥桿

7、閥體與上閥蓋連接處滲漏

1、密封墊損壞

2、六角螺母松動

1、更換密封墊

2、緊固六角螺母

8、閥動作遲鈍

1、閥體內有泥槳或粘性大的介質,使閥堵塞或結焦

2、聚四氟乙烯填料硬化變質

1、應予清除

2、更換填料

9、閥可調范圍小

1、閥芯被腐蝕,使最小流量變大

1、更換閥芯

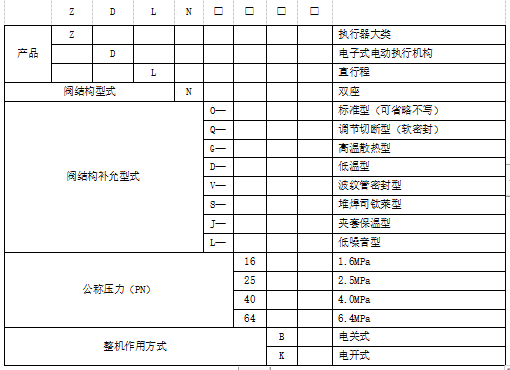

       七、 型號編制說明



     八、訂貨須知

訂貨時請用戶提供以下資料

型號


名稱


公稱通徑


公稱壓力


信號范圍及電源電壓


作用方式


介質參數


介質工作溫度


額定流量系數


固有流量特性


閥前最大壓力

閥前最小壓力

閥前正常流量


閥后最大壓力

閥后最小壓力

閥后正常壓力


最大流量

最小流量

正常流量


液體粘度

液體重度

氣體重度


材質:閥芯

      閥體

      內閥件


附件:




工藝管道尺寸


耐蝕等待特殊要求
