直通單座調節閥
◎ 特點P系列直通單座調節閥是一種頂導向結構的調節閥,采用球形閥體,具有結構緊湊、調節精度高、壓降損失小、流量特性精確、導向面積大、防振動等優點。按工況要求可配用氣動、電動執行機構,整機輸出力大、動作靈敏、可調范圍大、維護方便、可用于控制各種不同工況的流體,適應各種苛刻的工作條件。廣泛應用于石油、化工、

S型電動單座調節閥.doc

氣動單座調節閥S型說明書.doc



◎ 特點

P系列直通單座調節閥是一種頂導向結構的調節閥,采用球形閥體,具有結構緊湊、調節精度高、壓降損失小、流量特性精確、導向面積大、防振動等優點。

按工況要求可配用氣動、電動執行機構,整機輸出力大、動作靈敏、可調范圍大、維護方便、可用于控制各種不同工況的流體,適應各種苛刻的工作條件。

廣泛應用于石油、化工、電力、輕紡、造紙等行業,特別適用于泄漏量小、閥前閥后壓差不大的工作場合。



◎ 閥體體部分

結構大類:單座

閥芯型式:柱塞形

結構類型:標準型、散熱型、波紋管密封型

調節切斷型、、低溫型

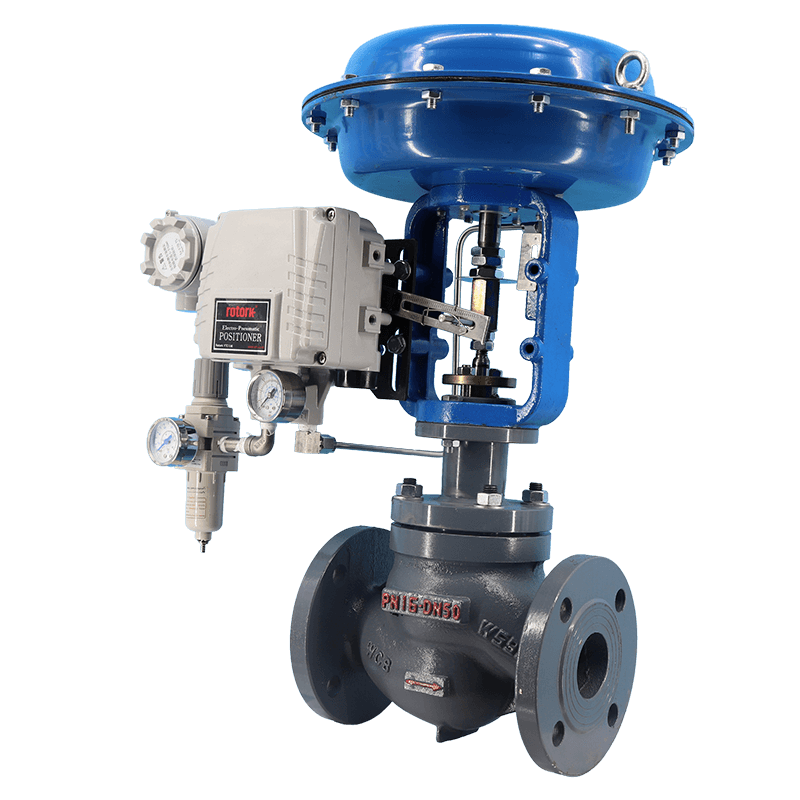

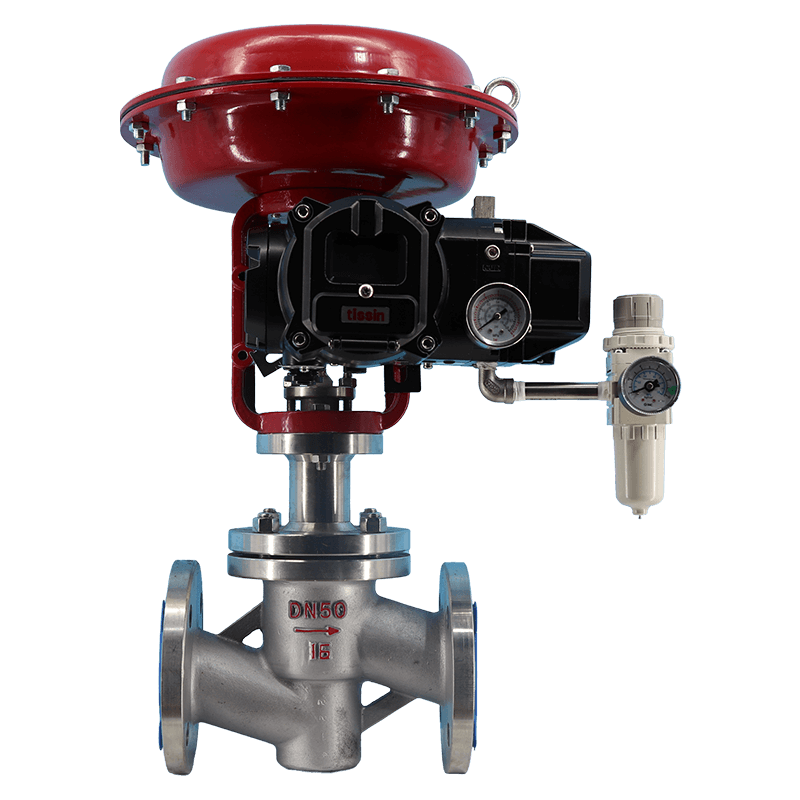

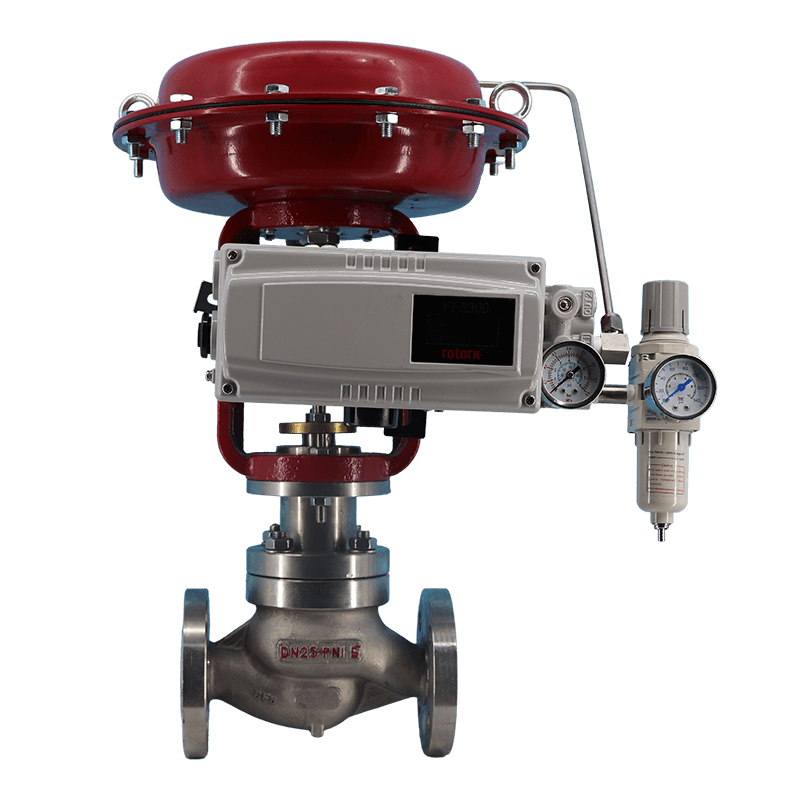

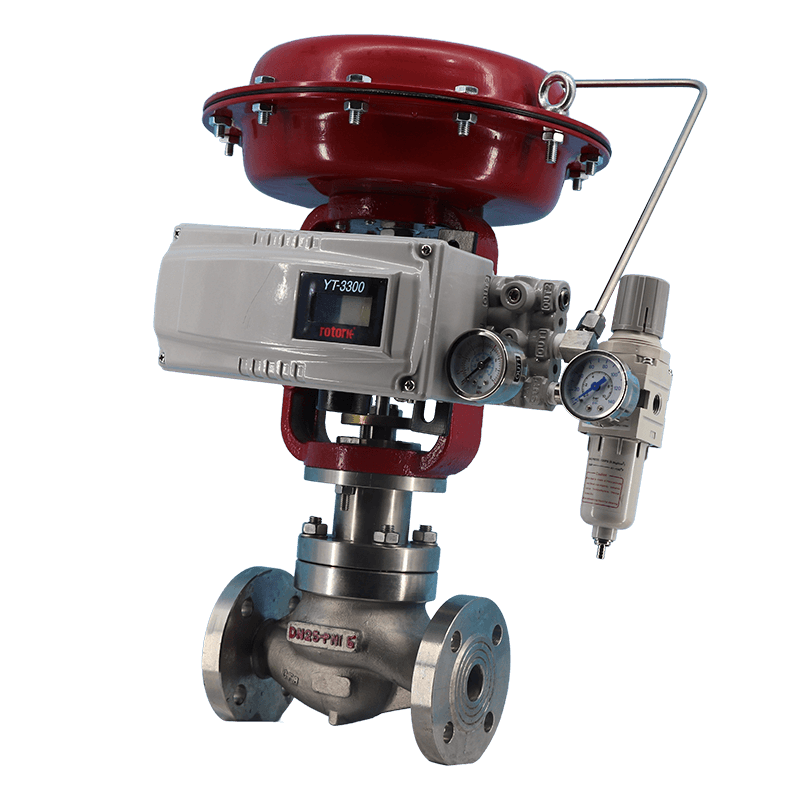

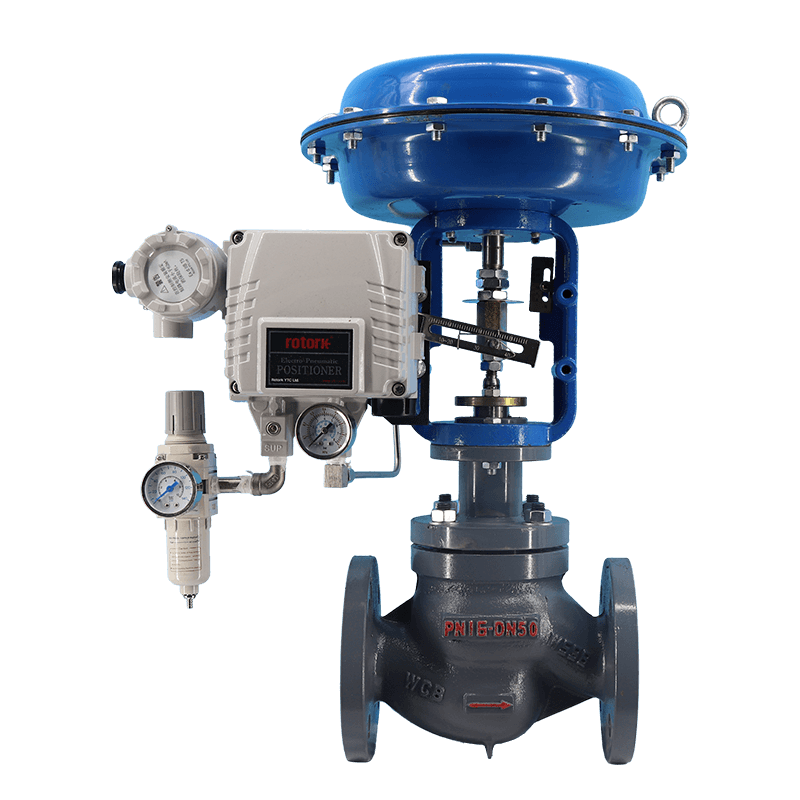

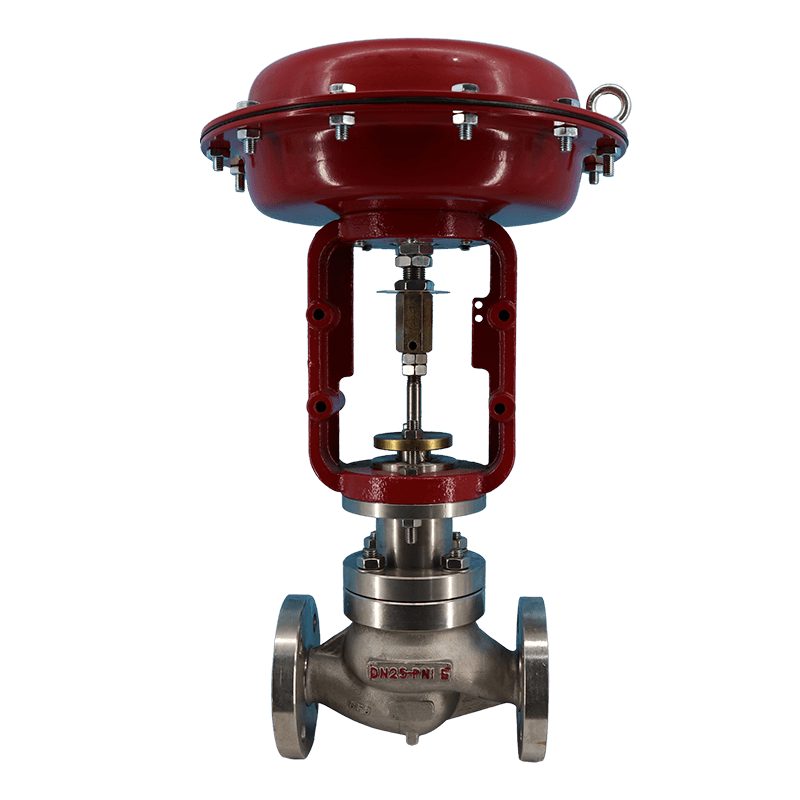

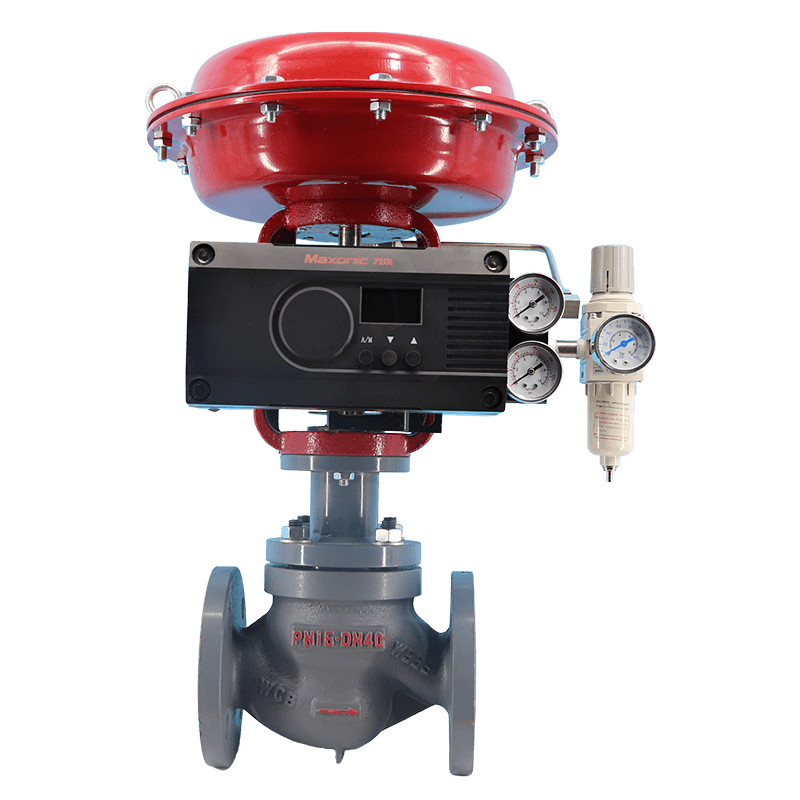

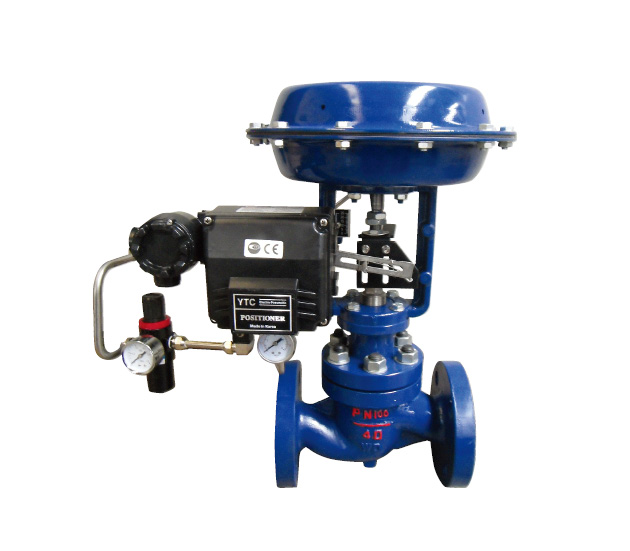

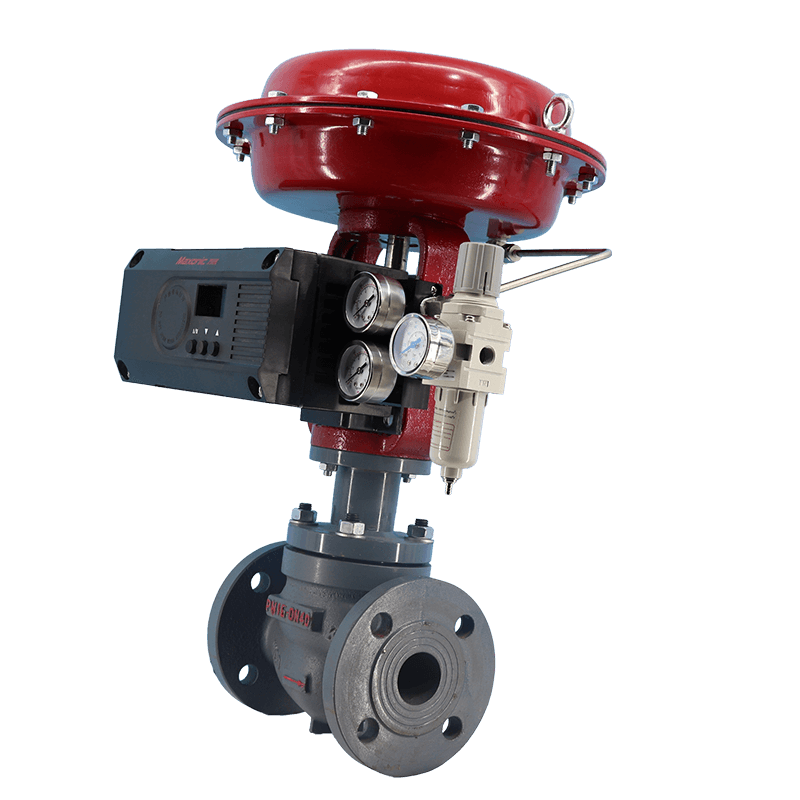

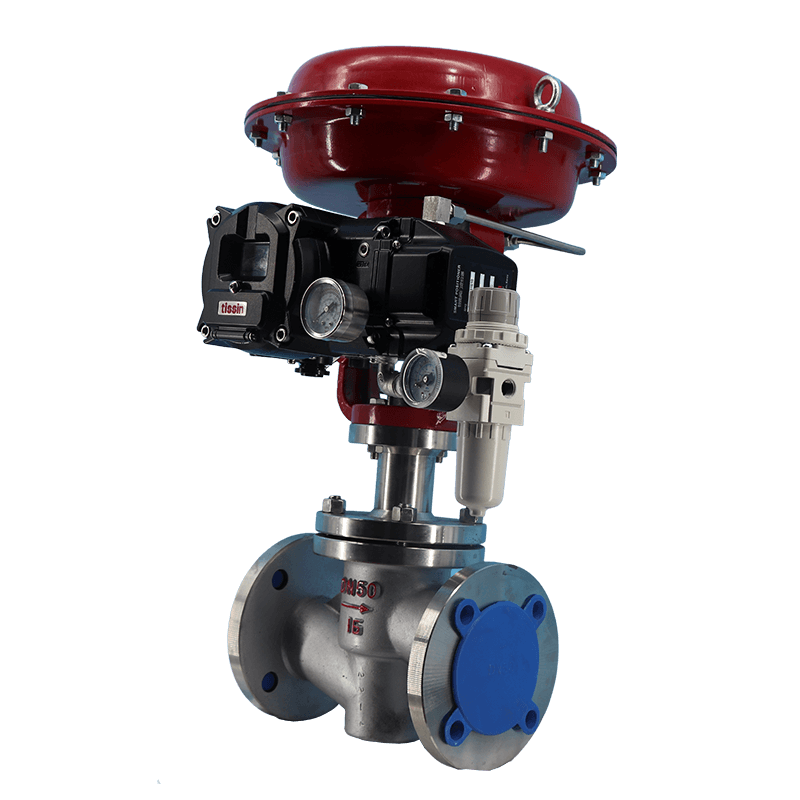

氣動薄膜單座調節閥

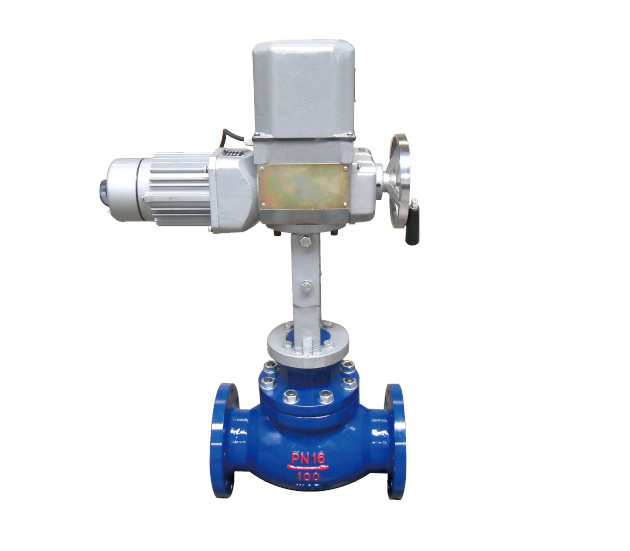

電動單座調節閥




◎ 規格與技術參數

公稱通徑DN(mm)

20

25

32

40

50

65

80

100

125

150

200

額定流量

Kv

直線

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

6.3

10

16

25

40

63

100

160

250

400

630

額定行程L(mm)

16

25

40

60

公稱壓力PN(MPa)

1.6     4.0   6.4

固有流量特性

直線  等百分比

固有可調比R

50

氣動執行機構

正作用

PM280B

PM400B

PM600B

PM1000B

反作用

PM280K

PM400K

PM600K

PM1000K

膜片有效面積Ae(cm2)

280

400

600

1000

彈簧范圍Pr(KPa)

20~100、40~200、80~240

氣源壓力Ps(MPa)

0.14、0.25、0.28

電動執行機構

型號

3610L系列、3810L系列、PSL系列、SKZ系列等

電源

220V.AC、380V.AC、24V

定位器、電子式執行機構

輸入信號

4-20、0-10mA.DC及其它控制信號

或以上信號分程控制

注:表中數據為本公司標準配置,可按用戶要求另行選配。



◎ 允許壓差

氣開式(反作用)                                                                                                               單位:MPa

執行機構

型號

彈簧范圍

(KPa)

氣源壓力

(MPa)

公 稱 通 徑 DN (mm)

20

25

32

40

50

65

80

100

125

150

200

PM280K

40~200

0.25

2.55

1.63










80~240

0.28

5.73

3.67










PM400K

40~200

0.25



1.31

0.84

0.54







80~240

0.28



2.95

1.89

1.21







PM600K

40~200

0.25






0.49

0.32

0.21




80~240

0.28






1.11

0.73

0.47




PM1000K

40~200

0.25









0.23

0.16

0.09

80~240

0.28









0.52

0.36

0.20



氣關式(正作用)                                                                                                              單位:MPa

執行機構

型號

彈簧范圍

(KPa)

氣源壓力

(MPa)

公 稱 通 徑 DN (mm)

20

25

32

40

50

65

80

100

125

150

200

PM280B

40~200

0.25

3.34

2.14










80~240

0.4

6.52

4.17










PM400B

40~200

0.25



1.72

1.10

0.71







80~240

0.4



3.36

2.15

1.37







PM600B

40~200

0.25






0.65

0.43

0.27




80~240

0.4






1.26

0.83

0.53




PM1000B

40~200

0.25









0.30

0.21

0.12

80~240

0.4









0.58

0.40

0.22

電動允許壓差表                                                                                                                     單位:MPa

DN(mm)

推力(N)

20

25

32

40

50

65

80

100

125

150

200

2000

4.46

2.85

1.74

1.11

0.71







3000

6.68

4.28

2.61

1.67

1.07

0.63

0.42

0.27




5000

10.0

7.13

4.35

2.79

1.78

1.05

0.70

0.45

0.29

0.20

0.11

6500



5.66

3.62

2.32

1.37

0.91

0.58

0.37

0.26

0.14

10000



8.70

5.57

3.57

2.11

1.39

0.89

0.57

0.40

0.22

16000









0.91

0.63

0.36

20000









1.14

0.79

0.45

允許壓差表的附注說明:

填料材質為PTFE;

介質的流向與閥芯關閉的方向相反;

金屬密封型泄漏等級為Ⅳ級;

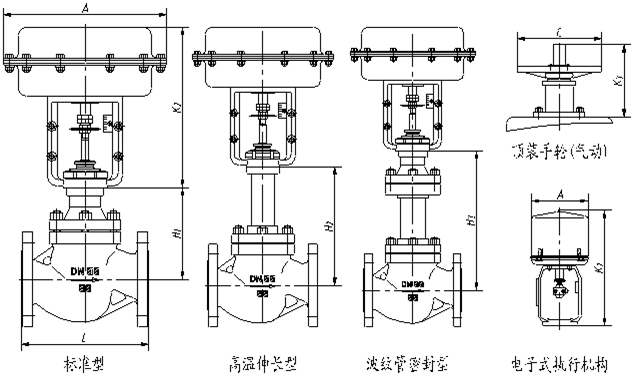

◎  外形尺寸及重量

標準型、散熱、波紋管密封型、夾套保溫型外形尺寸及重量


                                                                                單位:mm

公稱通徑DN

20

25

32

40

50

65

80

100

125

150

200

L

PN16/40

150

160

180

200

230

290

310

350

400

480

600

PN64

206

210

230

251

286

311

337

394

450

508

650

H1

125

125

155

155

165

200

205

210

275

330

372

H2

212

212

222

226

230

335

335

345

414

456

478

H3

320

320

402

402

405

627

628

635

698

702

728

A×K2

氣動

φ282×260

φ308×282

φ394×362

φ498×436

電動

φ225×370

φ255×500

φ310×700

φ310×750

C×K5

φ220×182

φ270×240

φ320×315

重量

PN16

20

21

24

33

37

65

68

86

118

145

215

PN64

23

24

32

44

53

76

81

100

156

178

265

  注: 1) 表中重量為氣動標準型不帶手輪等附件的數據;電動執行機構以3810系列為例。

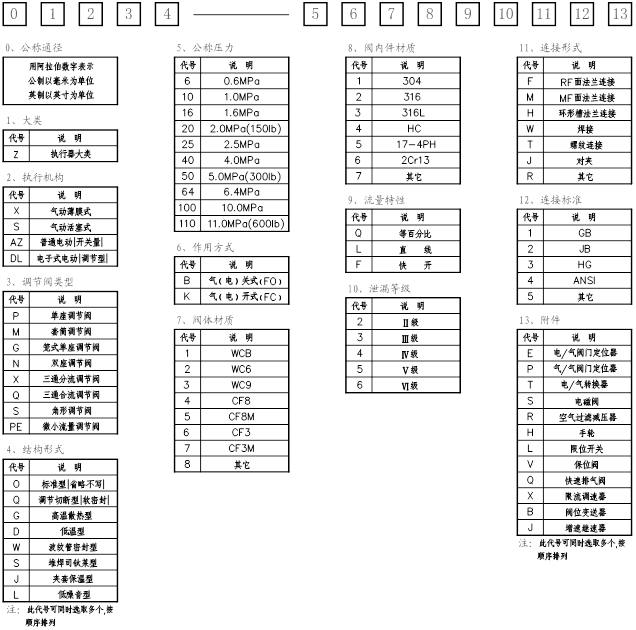

◎  型號編制說明




例:50ZXP-16K11L4F4ERH表示公稱通徑為50mm的氣動薄膜單座調節閥,標準型,公稱壓力1.6MPa,氣開式(FC),閥體材料WCB,閥內件材料304,固有流量特性為線性,泄漏量等級Ⅳ級,連接形式RF面法蘭,法蘭標準ANSI,配附件:電氣閥門定位器、空氣過濾減壓器、手輪。

例2:簡易型號編制

ZXP-16K表示通徑為氣動薄膜單座調節閥,標準型,公稱壓力為1.6MPa,氣開式(FC)。

說明:可采用“作用方式”以前(含)的代號去掉“公稱通徑”代碼組成簡易型號。
