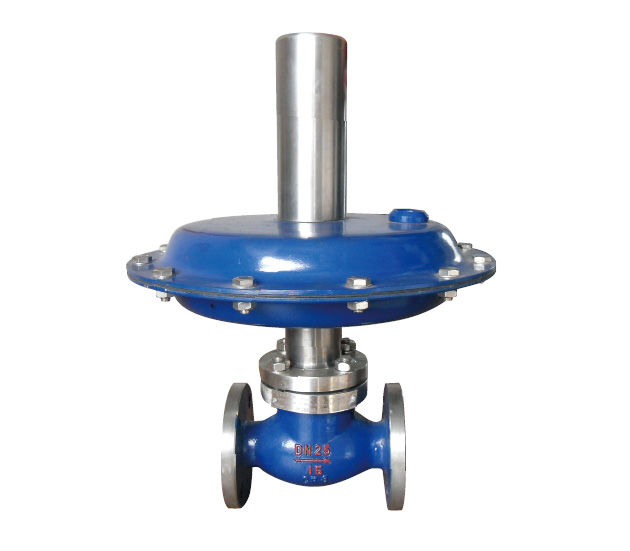

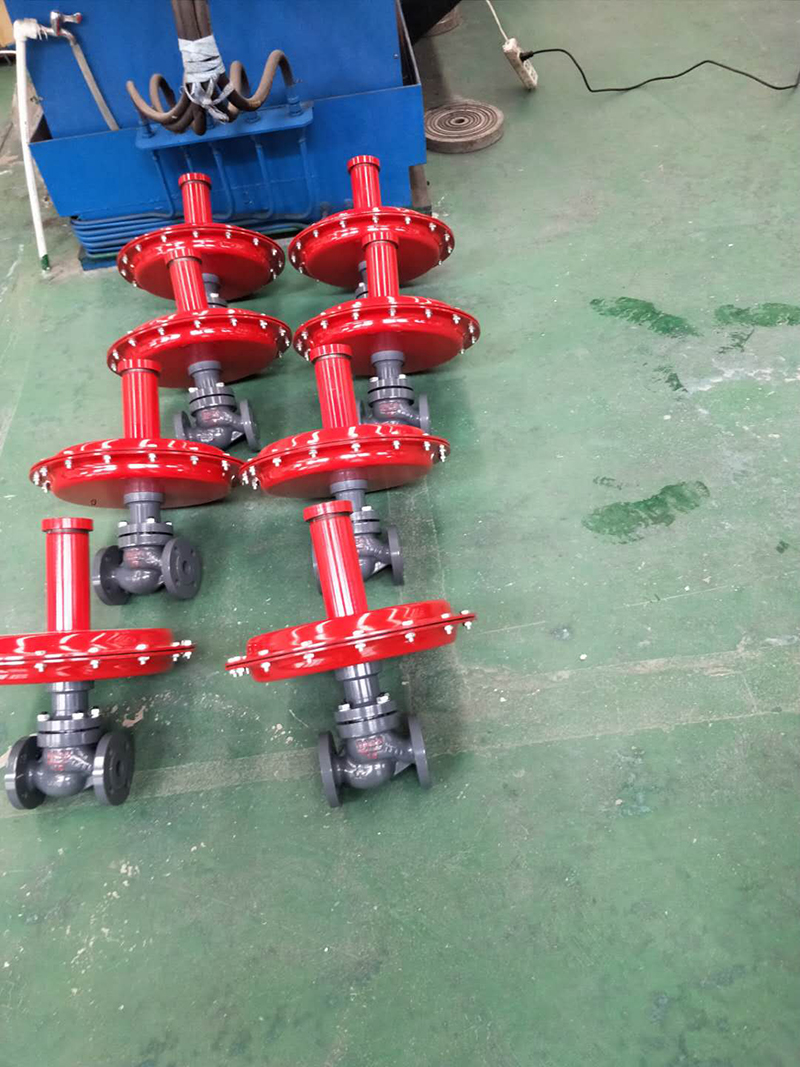

自力式微壓調節閥
◎ 特點ZZV型自力式壓力調節閥(簡稱微壓閥)是一種無需外加能源,利用被調介質本身壓力變化而實現自動調節,具有動作靈敏,控制精度高,節約能源的特點。本系列微壓閥從30mmH2O至0.2MPa均可分段調節,廣泛適用于各種微壓氣體的減壓穩壓或泄壓穩壓的自動控制。ZZV-C型差壓調節型常用于工業燃燒爐系統控制兩種物料混合(如煤氣

自力式微壓調節閥.doc

◎ 特點

ZZV型自力式壓力調節閥(簡稱微壓閥)是一種無需外加能源,利用被調介質本身壓力變化而實現自動調節,具有動作靈敏,控制精度高,節約能源的特點。

本系列微壓閥從30mmH2O至0.2MPa均可分段調節,廣泛適用于各種微壓氣體的減壓穩壓或泄壓穩壓的自動控制。ZZV-C型差壓調節型常用于工業燃燒爐系統控制兩種物料混合(如煤氣、空氣)的配比達到理想的燃燒狀態。



◎ 閥體體部分

結構大類:自力式

閥芯型式:壓力平衡型

結構分類:?jiǎn)巫?、套筒型、雙座型

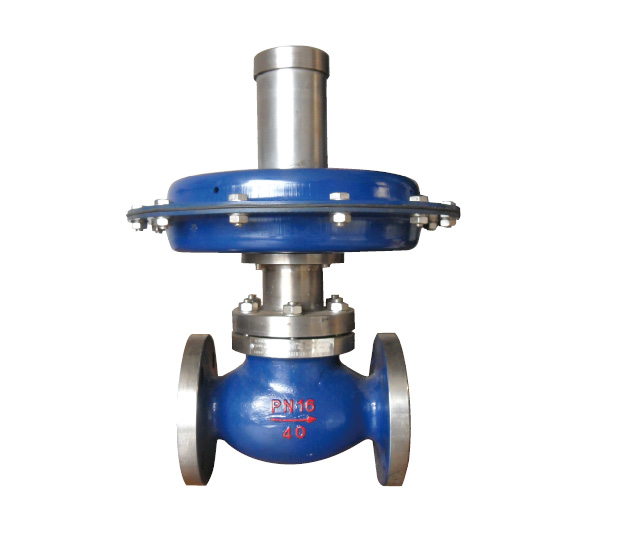

自力式微壓調節閥(減壓器)

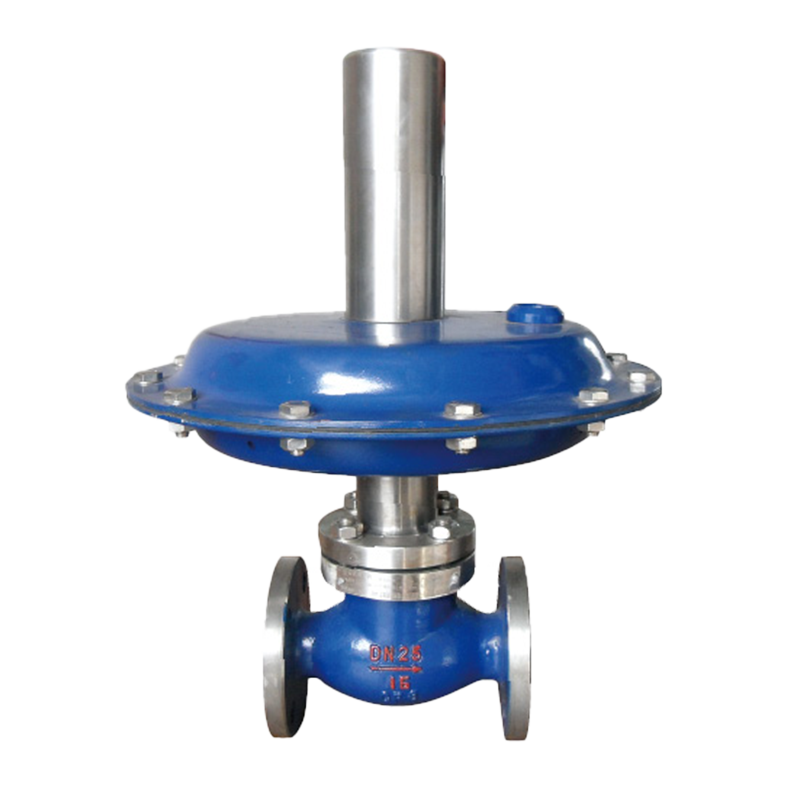

自力式微壓調節閥(泄壓型)



◎  規格與技術參數

公稱通徑DN(mm)

20

25

32

40

50

65

80

100

125

150

200

額定流量

Kv

大容量

7

11

20

30

48

75

120

190

300

480

760

標準型

5

7

11

20

30

48

75

120

190

300

480

高精度

2.8

5

7

11

20

30

48

75

120

190

300

額定行程L(mm)

8

10

14

20

25

40

50

公稱壓力PN(MPa)

0.1、1.0、1.6

固有流量特性

快 開

固有可調比R

30

設定點壓力調節范圍

(KPa)

0.3~1.0、0.5~1.5、3~10、5~15、10~30、20~40、30~60、40~80、50~100

60~150、80~160、100~200

調節精度(%)

±5~10

放大器最高工作溫度(℃)

橡膠膜片(丁晴):-20~80   橡膠膜片(氟膠):-20~200

泄漏等級

Ⅳ級(10-4×閥額定容量)、Ⅵ級(微氣泡級)

注:表中數據為本公司標準配置,可按用戶要求另行選配。



◎  外形尺寸及重量



1656139785784.jpg       1656139810944.jpg

單座結構                                   雙座結構



                                                                               單位:mm

公稱通徑DN

20

25

32

40

50

65

80

100

125

150

200

L

150

160

180

200

230

290

310

350

400

480

600

A

φ178、φ198、φ232、φ280、φ308、φ394、φ498

H1

83

83

93

95

110

128

140

160

215

230

268

H2

380

380

380

450

450

500

500

500

800

850

950

H3


120

120

140

145

190

210

220

270

280

320

H4

390

390

390

460

465

515

520

550

830

880

980

L1

233

233

332

332

373

572

552

673

980

900

1200

P≥

135

170

220

220

235

245

325

425

550

660

900

重量

12

13

14

16

19

28

45

78

130

200

265

導壓管螺紋接頭

M16×1.5、M10X1、RC1/4

注:表中重量為ZZVP型PN1不帶附件的數據

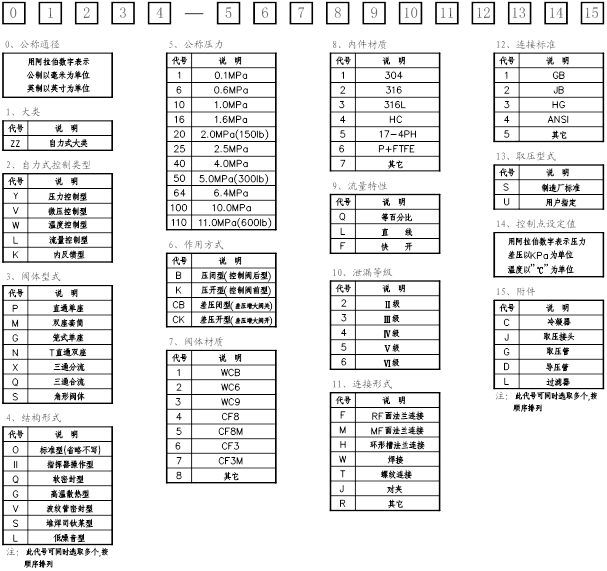

◎  型號編制說明


例1:100ZZVP-1B16F6F1U2JD

表示DN100自力式微壓調節閥,閥體型式為直通單座,標準型,壓力等級0.1MPa,作用方式為壓閉型,閥體材料WCB,內件材料不銹鋼+F4,流量特性為快開,泄漏等級VI級,國標RF面法蘭連接,取壓型式為用戶指定,設定點壓力2KPa,配取壓接頭、導壓管。



簡易型號編制

50ZZVP-16B

表示口徑DN50,自力式微壓調節閥,閥體型式為直通單座,標準型,壓力等級1.6MPa,作用方式為壓閉型(控制閥后型)。

說明:可采用“作用方式”以前(含)的代號組成簡易型號。
