O型切斷球閥
◎ 特點全通徑O型切斷球閥是本公司吸收國外先進技術自行開發的產品,采用浮動球法蘭連接,流通能力大,流阻系數小,結構簡單,維修方便。密封圈采用獨特的彈性結構,球芯經硬化處理,配用氣動、電動執行機構,整機具的結構緊湊、切斷性好、開關迅速及使用壽命長等優點。O型切斷球閥配用氣動、電動執行機構,可適用于各種液體

O型球閥說明書.doc



◎ 特點

全通徑O型切斷球閥是本公司吸收國外先進技術自行開發的產品,采用浮動球法蘭連接,流通能力大,流阻系數小,結構簡單,維修方便。

密封圈采用獨特的彈性結構,球芯經硬化處理,配用氣動、電動執行機構,整機具的結構緊湊、切斷性好、開關迅速及使用壽命長等優點。

O型切斷球閥配用氣動、電動執行機構,可適用于各種液體、氣體、漿料類流體及低壓蒸汽的自動切斷控制。



◎ 閥體體部分

結構大類:O型球閥

閥芯形式:全通徑O型球體

執 行 器:氣動型、電動型

結構類型:浮動球、固定球

密封方式:軟密封、硬密封

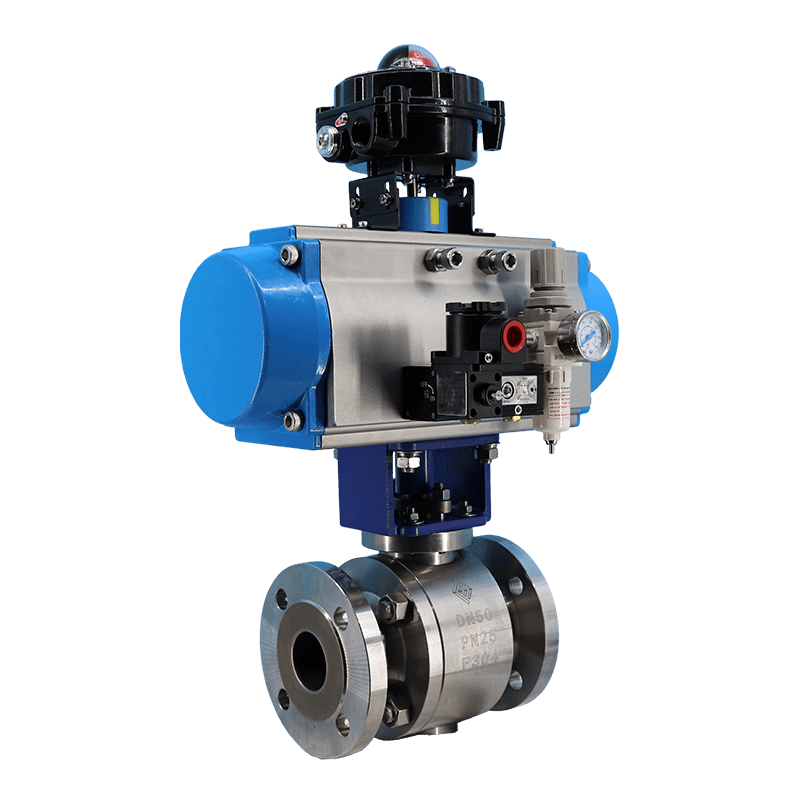

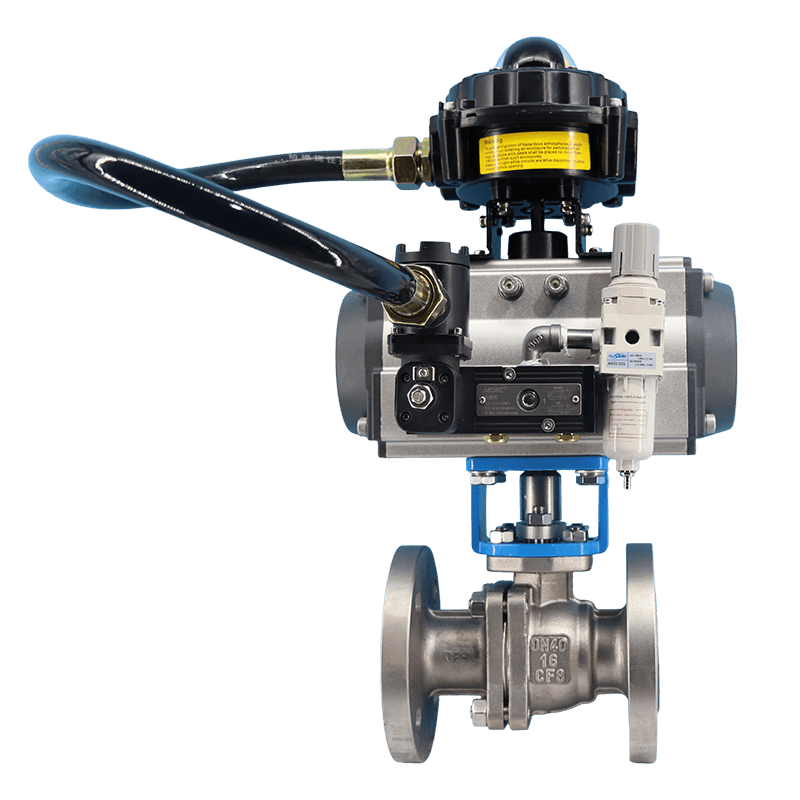

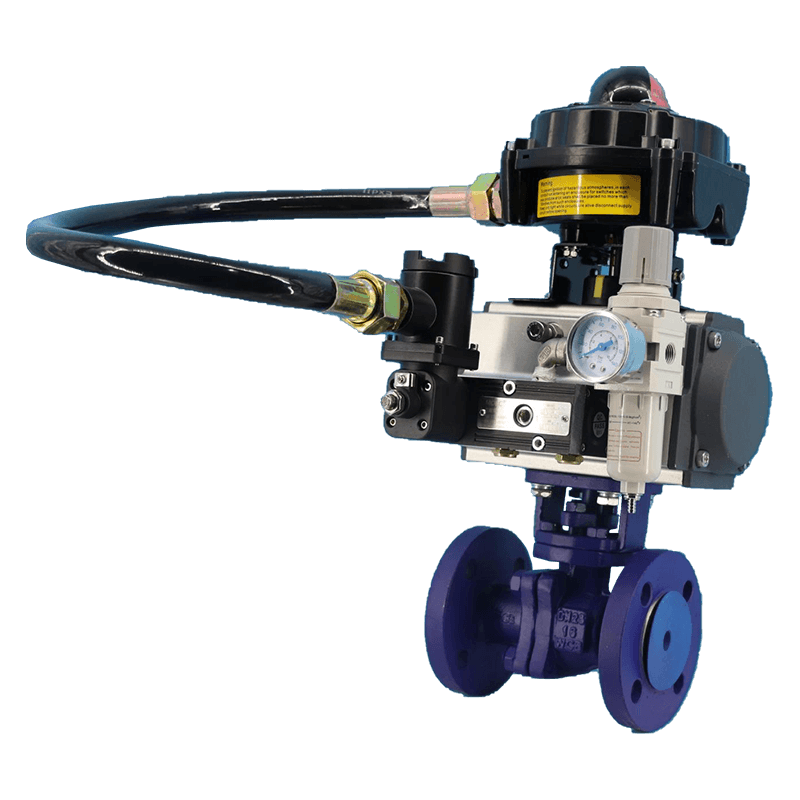

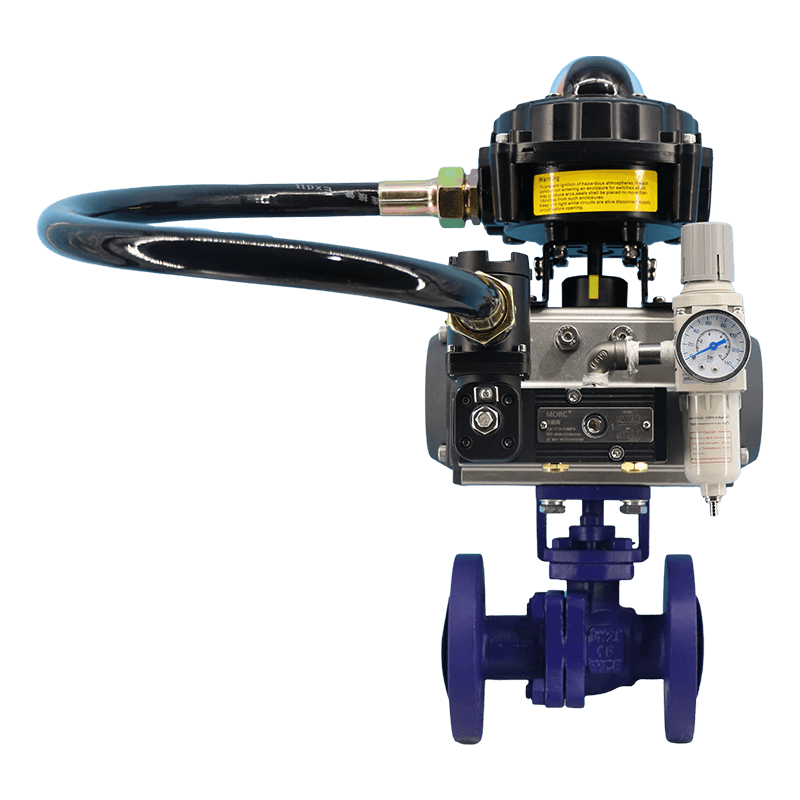

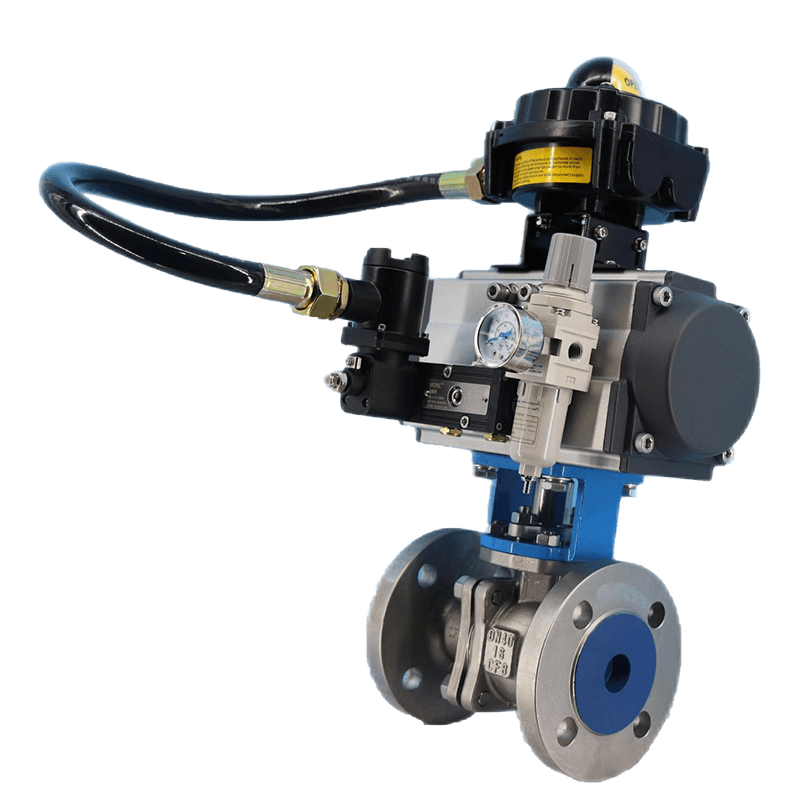

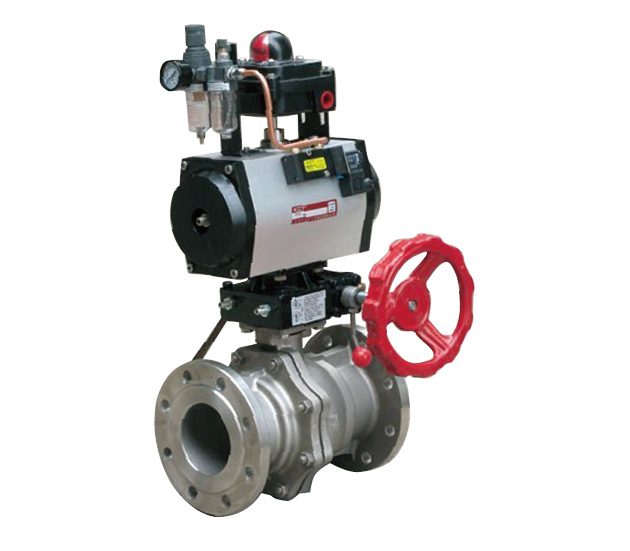

氣動O型球閥

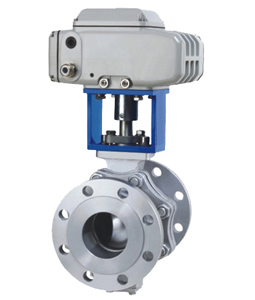

 電動O型球閥




◎  規格與技術參數

公稱通徑DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數KV

20

38

72

110

170

270

380

510

940

1400

2200

3500

4800

8500

公稱壓力PN(MPa)

1.6、2.5、4.0、6.4

固有流量特性

快開

額定轉角(°)

90

使用溫度

軟密封

-20~180

硬密封

-20~350

氣源壓力(MPa)

0.4~0.6

電    源

220V.AC或380V.AC

輸入信號

電動或氣動的開關信號

注:表中數據為本公司標準配置,可按用戶要求另行選配。



◎  氣動活塞式O型球閥外形尺寸及重量(單作用)


                                                                                單位:mm

公稱通徑

DN

H

H1

H2

H3

L

L0

重量

氣源接口

PN16

PN40

15

325

55

145

60

130

140

155

7

G1/8″



G1/4″



G1/2″



M16×1.5

20

325

60

145

60

140

152

155

8

25

350

65

160

73

150

165

177

9.5

32

400

75

175

93

165

178

203

10.5

40

415

80

190

93

180

190

216

19.5

50

450

90

200

93

200

216

284

36

65

485

100

230

108

220

241

290

49

80

575

105

250

108

250

283

368

72

100

655

125

270

108

280

305

420

100

125

755

140

320

135

320

381

583

243

150

810

155

355

135

360

403

662

252

200

885

190

425

138

457

502

1359

346

250

1120

230

520

138

533

568

1448

572

300

1305

260

575

138

610

648

1850

608

  注: 表中數據以PN16、PN40為準,PN64外形尺寸需垂詢。



◎  氣動活塞式O型球閥外形尺寸及重量(雙作用)


                                                                               單位:mm

公稱通徑

DN

H

H1

H2

H3

L

L0

重量

氣源接口

PN16

PN40

15

315

55

135

60

130

140

145

7

G1/8″



G1/4″



G1/2″



M16×1.5

20

315

60

135

60

140

152

145

7

25

322

65

145

73

150

165

155

8

32

337

75

15

93

165

178

155

10

40

365

80

160

93

180

190

177

12

50

405

90

175

93

200

216

203

17

65

430

100

190

108

220

241

216

30

80

510

105

200

108

250

283

290

32

100

620

125

250

108

280

305

337

45

125

678

140

270

135

320

381

420

81

150

753

155

320

135

360

403

450

98

200

777

190

320

138

457

502

583

124

250

955

230

355

138

533

568

683

293

300

1155

260

425

138

610

648

1359

365

  注: 表中數據以PN16、PN40為準,PN64外形尺寸需垂詢。

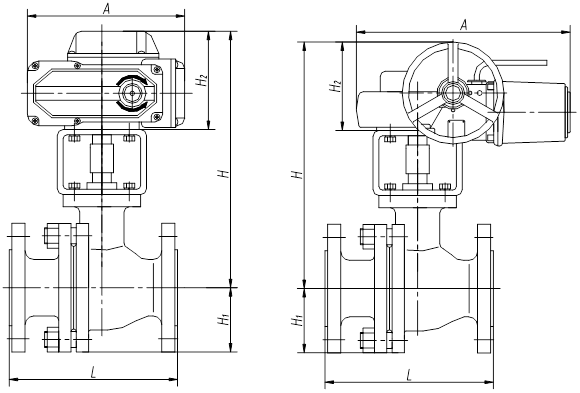

◎  電動O型球閥外形尺寸及重量


                                                                                單位:mm

公稱通徑

DN

H

H1

H2

L

A

重量

PN16

PN40

15

305

55

103

130

140

158

6

20

305

60

103

140

152

158

6

25

320

65

103

150

165

158

17

32

345

75

103

165

178

158

19

40

350

80

103

180

190

158

24

50

395

90

129

200

216

207

25

65

430

100

141

220

241

256

58

80

465

105

141

250

283

256

73

100

500

125

141

280

305

256

87

125

615

140

200

320

381

380

206

150

670

155

200

360

403

380

231

200

745

190

200

457

502

380

262

250

1205

230

610

533

568

850

386

300

1325

260

610

610

648

850

436

  注: 表中數據以PN16、PN40為準,PN64外形尺寸需垂詢。

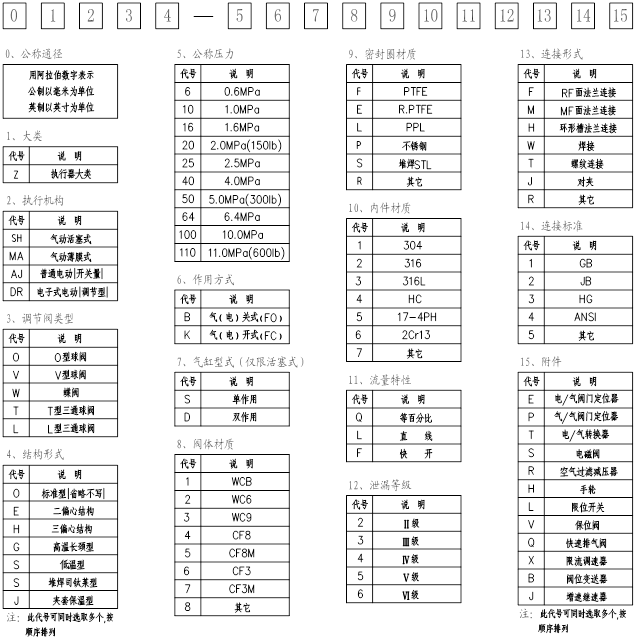

◎  型號編制說明


例1:

050ZSHO-16KD1F1Q4F1SRL表示公稱通徑為50mm的氣動O型切斷球閥,標準型,公稱壓力1.6MPa,氣開式(FC),雙作用氣缸,閥體材料鑄鋼,密封圈PTFE,閥內件材料304,等百分比,泄漏量等級Ⅵ級,法蘭標準按國標法蘭RF密封方式,配附件:電磁閥、空氣過濾減壓器、限位開關。

例2:簡易型號編制

ZSHO-16K表示氣動O型球閥,公稱壓力為1.6MPa,電開式(FC)。

說明:可采用“作用方式”以前(含)的代號去掉“公稱通徑”代碼組成簡易型號。
